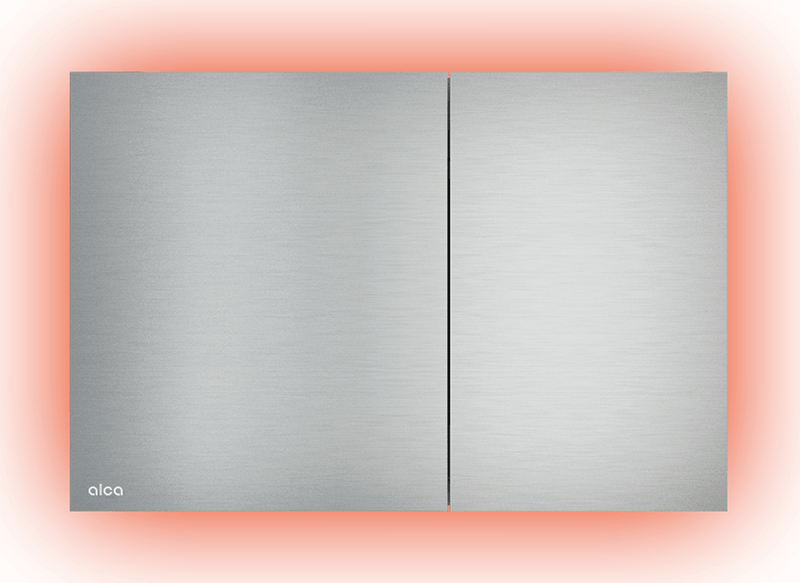

Ovládacie tlačítko pre WC moduly s podsvietením, alunox-mat

AIR LIGHT

Špecifikácia

Technické parametre

Ovládacia sila< 20 N
Výstupné napätie12 V DC

    Použitie

  • Pre predstenové inštalačné systémy a WC nádrže pre zamurovanie

    Vlastnosti

  • Tlačítko s tlmeným zdrojom svetla, dostačujúce na osvetlenie priestoru WC alebo kúpeľne v noci
  • Štyri farebné odtiene prestaviteľné podľa elektrického zapojenia – biela, modrá, zelená, červená
  • Nutné riešiť samostatné zapínanie osvetlenia
  • Napájanie zo siete, nutné dokúpiť sieťový zdroj (12 V DC min 1 A) – odporučený AEZ310
  • Dvojčinné mechanické splachovanie
  • Kompatibilný pre všetky predstenové inštalačné systémy a nádrže pre zamurovanie Alca
  • Údržba bežnými čistiacimi prostriedkami používanými v domácnosti na vodovodné armatúry a kúpeľňové doplnky
  • Odolné proti UV žiareniu a vonkajším vplyvom
  • Detailné spracovanie laserovou technológiou
  • Povrchová úprava: alunox-mat, Anti-fingerprint s úpravou proti odtlačkom prstov
  • Materiál: eloxovaný hliník
Colný kód 73269098
Množstvo (balenie) 10 ks
Množstvo (paleta) 160 ks
Rozmer (kus) 315×210×120 mm
Rozmer (balenie) 595×395×435 mm
Hmotnosť (kus) 1,599 kg
Hmotnosť (balenie) 15,99 kg
Hmotnosť (paleta) 275,84 kg

    Rozsah dodávky

  • Tlačítko
  • Upevňovací rámček tlačítka
  • Závitová úchytka rámčeku tlačítka 2 ks
  • Adaptačná sada pre ovládací mechanizmus vypúšťacieho ventilu
  • Integrované LED podsvietenie tlačítka
  • Pripojovací kábel v ochrannej hadici v dĺžke 5 m
  • Káblová svorkovnica
K1714-ND Rámik FLAT
M0041-ND Skrutka do plechu 3,5×13 DIN 7981 C A2
M0043B-ND Doska vnútorná
M0552-ND Čap tlačný
M0553-ND Tlačný tŕň A101
M0555-ND Tlačný tŕň A1101
M0582-ND Pružina rámiku FLAT
M0587-ND Vrut 3,5×20
M955-ND Sada na výmenu skrutiek mechanizmu AM
Názov súboru Veľkosť Akcia
icon AIR LIGHT - CAD výkres.dwg 54.65 kB Stiahnuť link icon
icon AIR LIGHT - CAD výkres.dxf 139.09 kB Stiahnuť link icon
icon AIR LIGHT - Montážny návod.pdf 14.65 MB Stiahnuť link icon
icon AIR LIGHT - Montážny návod.pdf 5.66 MB Stiahnuť link icon
icon AIR LIGHT - Šablóna pre nastavenie tlačítka.pdf 233.68 kB Stiahnuť link icon
icon AIR LIGHT - Montážny návod.pdf 2.02 MB Stiahnuť link icon
icon AIR LIGHT - Prehlasenie o zhode.pdf 245.25 kB Stiahnuť link icon
Kód výrobkuEANTechnický list
AIR LIGHT8595580524081Technický list
AIR LIGHT R8595580524111Technický list
